1.本實用新型屬于
市政園林建設技術領域，具體涉及
一種市政園林建設用
垃圾箱。
背景技術：2.市政綠化的建設過程、功能要求和經營目的，與林業有所不同，但都是生產建設的組成部分，一個是以取材為主，一個是以環境保護為主。市政綠化是對社會環境資本的投入，其經濟回報是多方面的，而且是十分豐厚的。市政對園林的需求分為兩個方面：一是作為基礎設施；二是作為休閑設施。
3.隨著市政園林建設的發展，
垃圾箱的需求越來越多，合理地分布
垃圾箱能夠有效保障市政園林的衛生環境，而現有市政園林
垃圾箱中大多未設置熄煙機構，若煙頭的火苗不能徹底熄滅而隨風飄散則容易引發火災事故，此外，相同區域內的垃圾箱高度統一，存在兒童丟垃圾需要墊腳，成人丟垃圾需彎腰的情況，使用舒適度不高，因此，需要進一步改進。
技術實現要素：4.本實用新型的目的在于提供
一種市政園林建設用垃圾箱，
戶外滾動燈箱，以解決上述背景技術中提出的問題。
5.為實現上述目的，本實用新型提供如下技術方案：一種市政園林建設用垃圾箱，包括豎板、主箱體和熄煙機構，所述豎板相對的兩端側壁分別固定連接有交錯分布的主箱體，所述主箱體的頂端呈敞口狀，所述主箱體遠離豎板的一側設有箱門，所述豎板側壁相對于兩個所述主箱體的位置處分別固定連接有頂板，所述頂板的底端邊側分別鉸接有與主箱體相互配合的側板，且所述頂板位于主箱體的上方，所述側板將主箱體的頂端圍合，所述豎板的頂端設有熄煙機構；
6.所述熄煙機構包括熄煙盒和熄煙塊，所述熄煙盒與豎板卡接，所述熄煙盒的內部設有熄煙塊。
7.優選的，所述豎板的底端固定連接有底板，所述底板的底端固定連接有配重座。
8.優選的，所述豎板相對的兩端側壁對應主箱體的位置處分別固定連接有加固板，且所述加固板的頂端與主箱體的底端固定連接。
9.優選的，所述熄煙盒的內部固定連接有呈鏤空狀的隔板，且所述熄煙塊位于所述隔板的上方，熄煙塊的底端固定連接有若干個陣列分布的連接件，且所述連接件遠離熄煙塊的一端位于所述隔板的下方。
10.優選的，所述熄煙盒的頂端固定連接有卡接框，所述卡接框的側壁固定連接有l(wèi)型連接板，且所述l型連接板與豎板卡接，所述l型連接板遠離熄煙盒的一端側壁固定連接有把手，且所述l型連接板上開設有安裝孔。
11.本實用新型的技術效果和優點：該市政園林建設用垃圾箱，通過在豎板上交錯設置主箱體，依靠同一區域主箱體高度的不同而提高成人和兒童的使用舒適度，此外，通過熄煙機構中熄煙盒與熄煙塊之間的相互配合，使熄煙盒底部的水能夠滲透入熄煙塊中，從而
依靠水分將煙頭的火苗快速熄滅，
路牌，避免未熄滅火苗的煙頭隨風飄散而引發安全事故。該市政園林建設用垃圾箱，結構合理，且能夠有效提高垃圾箱的實用性和使用舒適度，有利于推廣使用。
附圖說明

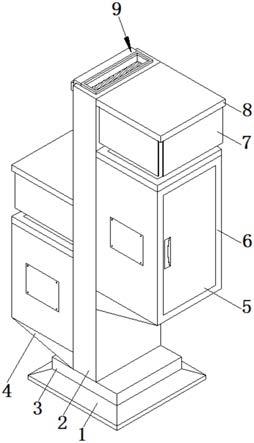

12.圖1為本實用新型的結構示意圖；
13.圖2為本實用新型的熄煙機構結構示意圖；
14.圖3為本實用新型的熄煙盒內部結構示意圖。
15.圖中：1配重座、2豎板、3底板、4加固板、5箱門、6主箱體、7側板、8頂板、9熄煙機構、10l型連接板、11卡接框、12熄煙塊、13把手、14安裝孔、15熄煙盒、16隔板、17連接件。
具體實施方式
16.結合附圖，對本實用新型作詳細說明，但本實用新型的保護范圍不限于下述實施例，即但凡以本實用新型申請專利范圍及說明書內容所作的簡單的等效變化與修飾，皆仍屬本實用新型專利涵蓋范圍之內。
17.本實用新型如圖1
?
3所示，
路燈燈箱，包括豎板2、主箱體6和熄煙機構9，所述豎板2相對的兩端側壁分別固定連接有交錯分布的主箱體6，所述豎板2側壁相對于兩個所述主箱體6的位置處分別固定連接有頂板8；
18.所述頂板8的底端邊側分別鉸接有與主箱體6相互配合的側板7，側板7用于阻隔異味，鉸接的設置便于扔垃圾；
19.所述主箱體6的頂端呈敞口狀，所述主箱體6遠離豎板2的一側設有箱門5，箱門5上設有鎖扣(圖中未示出)，便于工作人員通過箱門5清理主箱體6內部的垃圾；
20.所述豎板2的底端固定連接有底板3，
不銹鋼宣傳欄，所述底板3的底端固定連接有配重座1，有利于增加該垃圾箱的穩定性，避免該垃圾箱容易受到外力作用而傾倒；
21.所述豎板2相對的兩端側壁對應主箱體6的位置處分別固定連接有加固板4，且所述加固板4的頂端與主箱體6的底端固定連接，加固板4起到加固作用，提高主箱體6的穩定性；
22.所述豎板2的頂端設有熄煙機構9，所述熄煙機構9包括熄煙盒15和熄煙塊12，所述熄煙盒15與豎板2卡接，所述熄煙盒15的內部設有熄煙塊12。
23.所述熄煙盒15的內部固定連接有呈鏤空狀的隔板16，且所述熄煙塊12位于所述隔板16的上方，熄煙塊12的底端固定連接有若干個陣列分布的連接件17，且所述連接件17遠離熄煙塊12的一端位于所述隔板16的下方，熄煙盒15的內部盛接有水，連接件17可為棉條，熄煙塊12可為海綿塊，依靠棉條與海綿塊的吸水特性，使熄煙塊12能夠浸濕，從而依靠水分將煙頭的火苗快速熄滅；
24.所述熄煙盒15的頂端固定連接有卡接框11，所述卡接框11的側壁固定連接有l(wèi)型連接板10，且所述l型連接板10與豎板2卡接，所述l型連接板10遠離熄煙盒15的一端側壁固定連接有把手13，且所述l型連接板10上開設有安裝孔14，通過安裝孔14與外界螺栓之間的相互配合，能夠?qū)型連接板10與豎板2固定連接，從而將熄煙機構9與豎板2固定連接。
25.工作原理：該市政園林建設用垃圾箱，使用時，參照?qǐng)D1所示，將該垃圾箱放置于市
政園林建設中的適宜位置處，依靠主箱體6的交錯設置，由于主箱體6的頂端高度不同，使用者可根據自身的身高選擇相應的主箱體6，有利于提高該垃圾箱的使用舒適度；
26.參照?qǐng)D1、圖2和圖3所示，熄煙盒15的內部盛接有水，依靠連接件17和熄煙塊12的吸水特性，通過連接件17將熄煙塊12浸濕，當煙頭與熄煙塊12接觸時，濕潤的熄煙塊12能夠?qū)燁^的火苗快速熄滅。
27.該市政園林建設用垃圾箱，結構合理，
廣告垃圾箱，且能夠有效提高垃圾箱的實用性和使用舒適度，有利于推廣使用。
28.以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
技術特征：1.一種市政園林建設用垃圾箱，包括豎板(2)、主箱體(6)和熄煙機構(9)，其特征在于：所述豎板(2)相對的兩端側壁分別固定連接有交錯分布的主箱體(6)，所述主箱體(6)的頂端呈敞口狀，所述主箱體(6)遠離豎板(2)的一側設有箱門(5)，所述豎板(2)側壁相對于兩個所述主箱體(6)的位置處分別固定連接有頂板(8)，所述頂板(8)的底端邊側分別鉸接有與主箱體(6)相互配合的側板(7)，且所述頂板(8)位于主箱體(6)的上方，所述側板(7)將主箱體(6)的頂端敞口處圍合，所述豎板(2)的頂端設有熄煙機構(9)；所述熄煙機構(9)包括熄煙盒(15)和熄煙塊(12)，所述熄煙盒(15)與豎板(2)卡接，所述熄煙盒(15)的內部設有熄煙塊(12)。2.根據權利要求1所述的一種市政園林建設用垃圾箱，其特征在于：所述豎板(2)的底端固定連接有底板(3)，所述底板(3)的底端固定連接有配重座(1)。3.根據權利要求1所述的一種市政園林建設用垃圾箱，其特征在于：所述豎板(2)相對的兩端側壁對應主箱體(6)的位置處分別固定連接有加固板(4)，且所述加固板(4)的頂端與主箱體(6)的底端固定連接。4.根據權利要求1所述的一種市政園林建設用垃圾箱，其特征在于：所述熄煙盒(15)的內部固定連接有呈鏤空狀的隔板(16)，且所述熄煙塊(12)位于所述隔板(16)的上方，熄煙塊(12)的底端固定連接有若干個陣列分布的連接件(17)，且所述連接件(17)遠離熄煙塊(12)的一端位于所述隔板(16)的下方。5.根據權利要求1所述的一種市政園林建設用垃圾箱，其特征在于：所述熄煙盒(15)的頂端固定連接有卡接框(11)，所述卡接框(11)的側壁固定連接有l(wèi)型連接板(10)，且所述l型連接板(10)與豎板(2)卡接，所述l型連接板(10)遠離熄煙盒(15)的一端側壁固定連接有把手(13)，且所述l型連接板(10)上開設有安裝孔(14)。
技術總結本實用新型公開了一種市政園林建設用垃圾箱，包括豎板、主箱體和熄煙機構，所述豎板相對的兩端側壁分別固定連接有交錯分布的主箱體，所述主箱體的頂端呈敞口狀，所述主箱體遠離豎板的一側設有箱門，所述豎板側壁相對于兩個所述主箱體的位置處分別固定連接有頂板，所述頂板的底端邊側分別鉸接有與主箱體相互配合的側板，且所述頂板位于主箱體的上方，所述側板將主箱體的頂端圍合，所述豎板的頂端設有熄煙機構；所述熄煙機構包括熄煙盒和熄煙塊，所述熄煙盒與豎板卡接，所述熄煙盒的內部設有熄煙塊。該市政園林建設用垃圾箱，結構合理，且能夠有效提高垃圾箱的實用性和使用舒適度，有利于推廣使用。利于推廣使用。利于推廣使用。
技術研發人員：嚴光榮
受保護的技術使用者：四川瀾海建筑裝飾工程有限公司
技術研發日：2021.04.23
技術公布日：2021/12/11
