1.本實用新型涉及廣告
燈箱技術領域，具體為
一種戶外平面廣告
燈箱。
背景技術：2.
戶外廣告投放的常用手段是通過戶外的廣告
燈箱，廣告
燈箱是通過光源照射反光片，反光片反射的光經過導光板折射后映照在廣告紙上，從而使廣告紙內容得以高亮度顯示。
3.現有的
廣告燈箱一般為固定結構，安裝完畢后無法對
廣告燈箱的顯示位置進行調節，無法根據實際情況調節廣告顯示的高度，使用上較為死板，不夠靈活，基于現有的技術不足，本實用新型設計了
一種戶外平面廣告燈箱。
技術實現要素：4.(一)解決的技術問題
5.針對現有技術的不足，本實用新型公開了一種戶外平面廣告燈箱，以解決上述背景技術中提出的問題。
6.(二)技術方案
7.為實現以上目的，本實用新型通過以下技術方案予以實現：一種戶外平面廣告燈箱，包括承載體，其特征在于：
8.承載體，承載體的上表面固定連接有連接體，連接體的上表面開設有限位槽，限位槽的內部滑動連接有豎板，豎板的上表面固定連接有主體，連接體的內部設置有滑塊；
9.升降機構，升降機構包括轉孔，轉孔開設在連接體的一側。
10.優選的，升降機構還包括螺紋桿、第一錐齒輪、第二錐齒輪和搖把，螺紋桿轉動連接在限位槽的內部，螺紋桿的外表面固定連接有第一錐齒輪，第一錐齒輪的一側固定連接有第二錐齒輪，第二錐齒輪的一側固定連接有搖把。
11.優選的，連接體的一側開設有限位槽，豎板的下表面固定連接有限位板。
12.優選的，豎板的下表面開設有螺紋槽，豎板滑動連接在連接體的內部。
13.優選的，滑塊的一側固定連接有連接塊，連接塊的一側固定連接有卡塊，卡塊的一側活動卡接有彈簧。
14.優選的，滑塊滑動連接在連接體的一側，連接塊滑動連接在滑槽的內部，卡塊滑動連接在第二錐齒輪的一側。
15.本實用新型公開了一種戶外平面廣告燈箱，其具備的有益效果如下：
16.1、該戶外平面廣告燈箱通過設置主體和豎板，當需要調節主體的高度時，首先轉動搖把，使搖把帶動螺紋桿轉動，螺紋桿轉動在豎板底部開設的螺紋槽內，當螺紋桿轉動時，帶動豎板在限位槽的內部升降，該裝置便于調節主體的高度。
17.2、該戶外平面廣告燈箱當需要固定調節好的主體時，當調節主體時，先拉動連接塊使連接塊帶動卡塊從第二錐齒輪的一側脫離，
太陽能垃圾桶，同時彈簧處于壓縮狀態，然后轉動搖把，使
搖把帶動第二錐齒輪轉動，然后第二錐齒輪控制螺紋桿轉動，螺紋桿控制主體升降，當調節好后，松開連接塊使彈簧解除壓縮，同時彈簧推動卡塊和連接塊滑動在滑槽的內部，且卡塊也卡在第二錐齒輪的一側，該裝置便于固定調節好的主體。
附圖說明

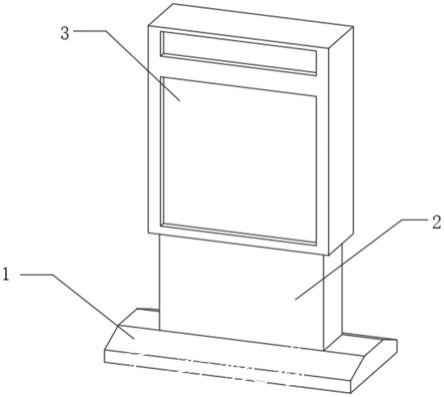

18.圖1為本實用新型結構示意圖；
19.圖2為本實用新型連接體結構示意圖；
20.圖3為本實用新型主體結構示意圖；
21.圖4為本實用新型升降機構結構示意圖。
22.圖中：1、承載體；2、連接體；201、限位槽；202、滑槽；3、主體；301、豎板；302、限位板；303、螺紋槽；4、滑塊；401、連接塊；402、卡塊；403、彈簧；5、升降機構；501、轉孔；502、螺紋桿；503、第一錐齒輪；504、第二錐齒輪；505、搖把。
具體實施方式
23.在本發明的描述中，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”、“固定”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。
24.本發明使用到的標準零件均可以從市場上購買，異形件根據說明書的和附圖的記載均可以進行訂制。
25.盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
26.本實用新型實施例公開一種戶外平面廣告燈箱，如圖1
?
4所示，包括：承載體1，承載體1的上表面固定連接有連接體2，連接體2的上表面開設有限位槽201，限位槽201的內部滑動連接有豎板301，豎板301的上表面固定連接有主體3，連接體2的內部設置有滑塊4；
27.升降機構5，升降機構5包括轉孔501，轉孔501開設在連接體2的一側。
28.升降機構5還包括螺紋桿502、第一錐齒輪503、第二錐齒輪504和搖把505，螺紋桿502轉動連接在限位槽201的內部，螺紋桿502的外表面固定連接有第一錐齒輪503，第一錐齒輪503的一側固定連接有第二錐齒輪504，第二錐齒輪504的一側固定連接有搖把505。
29.連接體2的一側開設有限位槽201，豎板301的下表面固定連接有限位板302。
30.豎板301的下表面開設有螺紋槽303，豎板301滑動連接在連接體2的內部。
31.滑塊4的一側固定連接有連接塊401，
.燈箱，連接塊401的一側固定連接有卡塊402，卡塊402的一側活動卡接有彈簧403。
32.滑塊4滑動連接在連接體2的一側，連接塊401滑動連接在滑槽202的內部，卡塊402滑動連接在第二錐齒輪504的一側。
33.工作原理：當一種戶外平面廣告燈箱使用時，初始狀態時，首先承載體1的頂部固定連接有連接體2，連接體2的頂部開設有限位槽201，限位槽201的內部設置有滑塊4，滑塊4
的一側設置有升降機構5，連接體2的頂部滑動連接有主體3，主體3的底部固定連接有豎板301，豎板301螺紋連接在升降機構5的外表面；
34.當需要調節主體3的高度時，首先轉動搖把505，使搖把505帶動第二錐齒輪504轉動，第二錐齒輪504轉動時，帶動與其嚙合傳動的第一錐齒輪503轉動，第一錐齒輪503轉動時，第一錐齒輪503內部固定連接的螺紋桿502也轉動，螺紋桿502轉動在豎板301底部開設的螺紋槽303內，當螺紋桿502轉動時，
廣告燈箱，帶動豎板301在限位槽201的內部升降，該裝置便于調節主體3的高度。
35.當需要固定調節好的主體3時，當調節主體3時，先拉動連接塊401使連接塊401帶動卡塊402從第二錐齒輪504的一側脫離，同時彈簧403處于壓縮狀態，
黨建宣傳欄，然后轉動搖把505，使搖把505帶動第二錐齒輪504轉動，然后第二錐齒輪504控制螺紋桿502轉動，螺紋桿502控制主體3升降，當調節好后，松開連接塊401使彈簧403解除壓縮，同時彈簧403推動卡塊402和連接塊401滑動在滑槽202的內部，且卡塊402也卡在第二錐齒輪504的一側，該裝置便于固定調節好的主體3。
36.綜上，與現有技術相比，具備以下有益效果：
37.1、該戶外平面廣告燈箱通過設置主體和豎板，當需要調節主體3的高度時，首先轉動搖把505，使搖把505帶動螺紋桿502轉動，螺紋桿502轉動在豎板301底部開設的螺紋槽303內，當螺紋桿502轉動時，帶動豎板301在限位槽201的內部升降，該裝置便于調節主體3的高度。
38.2、該戶外平面廣告燈箱當需要固定調節好的主體3時，當調節主體3時，先拉動連接塊401使連接塊401帶動卡塊402從第二錐齒輪504的一側脫離，同時彈簧403處于壓縮狀態，然后轉動搖把505，使搖把505帶動第二錐齒輪504轉動，然后第二錐齒輪504控制螺紋桿502轉動，螺紋桿502控制主體3升降，當調節好后，松開連接塊401使彈簧403解除壓縮，同時彈簧403推動卡塊402和連接塊401滑動在滑槽202的內部，且卡塊402也卡在第二錐齒輪504的一側，該裝置便于固定調節好的主體3。
