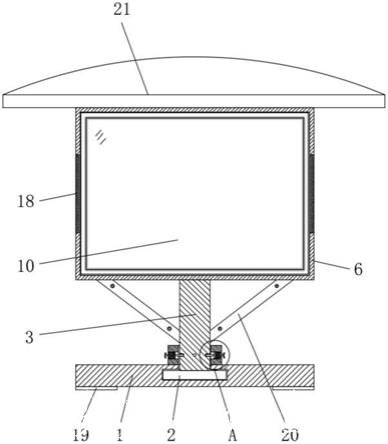

一種便于快速安裝的宣傳欄燈箱燈箱式廣告牌的制作方法 發布時間： 1.本實用新型屬于廣告牌技術領域，尤其涉及一種便于快速安裝的燈箱式廣告牌。背景技術：2.廣告牌是拉動系統中，啟動下一個生產工序，或搬運在制品到下游工序的一個信號工具，泛指一切傳遞廣告信息的戶外媒體，媒體大小按實際環境而定，店招，門頭，外立面的畫面可以手工繪制、電腦制作或在紙上印刷的方式制作。廣告牌的材料一般都是用：方管，角鋼，等焊接而成，燈箱式廣告牌是采用led背景光進行照亮的，在夜晚有著很好的宣傳效果。3.現有的燈箱式廣告牌安裝在路邊，位置固定，并且不能進行角度調節，造成了宣傳效果不佳，并且其邊框通常采用螺絲釘固定連接，在需要更換廣告牌中的廣告內容時，需要借助專用工具方能拆卸更換，操作比較麻煩，為此我們提出一種可以進行多角度調節，宣傳效果好，廣告燈箱，且可以快速對廣告牌進行拆卸和安裝的便于快速安裝的燈箱式廣告牌來解決上述內容存在的問題。技術實現要素：4.本實用新型針對現有技術的問題，提供一種便于快速安裝的燈箱式廣告牌，所采用的技術方案為：一種便于快速安裝的燈箱式廣告牌，包括底板，所述的廣告牌包括旋轉塊、支撐柱、固定環、彈性固定結構、防護箱、伸縮桿、第一彈簧、燈箱廣告牌、限位桿、限位板、第二彈簧和緩沖墊；5.所述底板的內部轉動連接有旋轉塊，所述旋轉塊的頂部安裝有支撐柱，所述底板的頂部安裝有固定環，所述支撐柱與固定環之間安裝有彈性固定結構，所述支撐柱的頂部安裝有防護箱，所述防護箱上下兩側的內壁均安裝有若干伸縮桿，所述伸縮桿的另一端安裝有夾緊板，不銹鋼宣傳欄，所述伸縮桿的表面套設有第一彈簧，所述夾緊板之間放置有燈箱廣告牌，所述防護箱的內側粘接有緩沖墊，所述緩沖墊的材質為海綿；6.所述燈箱廣告牌的背面安裝有凸塊，所述凸塊貫穿防護箱并延伸至防護箱的外側，所述防護箱的背面安裝有固定板，所述固定板的頂部安裝有固定塊，所述固定塊的內部滑動連接有限位桿，所述限位桿的表面固定安裝有限位板，閱報欄燈箱，所述限位桿的表面套設有第二彈簧，所述限位桿與凸塊活動連接，所述防護箱的正面安裝有玻璃板。7.所述彈性固定結構包括固定柱，所述固定柱滑動連接于固定環的兩側，所述固定柱的表面安裝有限位塊，所述固定柱的表面套設有第三彈簧，所述固定柱與支撐柱活動連接。8.所述防護箱的兩側均開設有通孔，通孔的內部嵌設有散熱網。9.所述底板底部的四周均粘接有防滑墊，所述防滑墊的材質為橡膠。10.所述支撐柱的兩側均安裝有輔助支撐桿，所述輔助支撐桿的另一端栓接于防護箱的底部。11.所述防護箱的頂部安裝有遮擋板，所述遮擋板的頂部為弧形。12.本實用新型的有益效果為：13.本實用新型通過旋轉塊、支撐柱、固定環、彈性固定結構、防護箱、伸縮桿、第一彈簧、燈箱廣告牌、限位桿、限位板、第二彈簧和緩沖墊的設置，具備了可以進行多角度調節，宣傳效果好，且可以快速對廣告牌進行拆卸和安裝的優點，路燈燈箱，解決了現有的燈箱式廣告牌安裝在路邊，位置固定，并且不能進行角度調節，造成了宣傳效果不佳，并且其邊框通常采用螺絲釘固定連接，在需要更換廣告牌中的廣告內容時，需要借助專用工具方能拆卸更換，操作比較麻煩的問題。附圖說明14.此處的附圖被并入說明書中并構成本說明書的一部分，示出了符合本實用新型的實施例，并與說明書一起用于解釋本實用新型的原理。15.為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，對于本領域普通技術人員而言，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。16.圖1是本實用新型結構的主視剖視圖；17.圖2是本實用新型結構的右視剖視圖；18.圖3是本實用新型圖1中a處的局部放大圖；19.圖4是本實用新型圖2中b處的局部放大圖；20.圖5是本實用新型圖2中c處的局部放大圖。21.附圖標記：[0022]1?底板；2?旋轉塊；3?支撐柱；4?固定環；5?彈性固定結構；51?固定柱；52?限位塊；53?第三彈簧；6?防護箱；7?伸縮桿；8?夾緊板；9?第一彈簧；10?燈箱廣告牌；11?緩沖墊；12?凸塊；13?固定板；14?固定塊；15?限位桿；16?限位板；17?第二彈簧；18?散熱網；19?防滑墊；20?輔助支撐桿；21?遮擋板。具體實施方式[0023]為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，.燈箱，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。[0024]為了對本實用新型實施例進行有效說明，以下參照附圖對本技術實施例進行詳細闡述。[0025]本實用新型專利提供的一種便于快速安裝的燈箱式廣告牌，包括底板1，底板1的內部轉動連接有旋轉塊2，旋轉塊2的頂部安裝有支撐柱3，底板1的頂部安裝有固定環4，支撐柱3與固定環4之間安裝有彈性固定結構5，支撐柱3的頂部安裝有防護箱6，防護箱6上下兩側的內壁均安裝有若干伸縮桿7，伸縮桿7的另一端安裝有夾緊板8，伸縮桿7的表面套設有第一彈簧9，夾緊板8之間放置有燈箱廣告牌10，防護箱6的內側粘接有緩沖墊11，緩沖墊11的材質為海綿；[0026]燈箱廣告牌10的背面安裝有凸塊12，凸塊12貫穿防護箱6并延伸至防護箱6的外側，防護箱6的背面安裝有固定板13，固定板13的頂部安裝有固定塊14，固定塊14的內部滑動連接有限位桿15，限位桿15的表面固定安裝有限位板16，限位桿15的表面套設有第二彈簧17，限位桿15與凸塊12活動連接，防護箱6的正面安裝有玻璃板。[0027]本實用新型在使用時，首先打開玻璃板，將燈箱廣告牌10放置于防護箱6的內部，燈箱廣告牌10的頂部和底部會擠壓夾緊板8，夾緊板8擠壓伸縮桿7和第一彈簧9，將燈箱廣告牌10的背面緊貼緩沖墊11的同時，拉動限位桿15，限位桿15帶動限位板16擠壓第二彈簧17，隨后松開限位桿15，第二彈簧17回彈將限位桿15與凸塊12進行固定，固定完成后將玻璃板重新安裝，當需要調節燈箱廣告牌10的展示角度時，拉動固定柱51，固定柱51帶動限位塊52擠壓第三彈簧53，當固定柱51脫離支撐柱3時，旋轉支撐柱3，支撐柱3帶動燈箱廣告牌10進行轉動，轉動完成后松開固定柱51，固定柱51在第三彈簧53的作用下回彈對支撐柱3進行固定，完成轉動。[0028]本實用新型通過旋轉塊2、支撐柱3、固定環4、彈性固定結構5、防護箱6、伸縮桿7、第一彈簧9、燈箱廣告牌10、限位桿15、限位板16、第二彈簧17和緩沖墊11的設置，具備了可以進行多角度調節，宣傳效果好，且可以快速對廣告牌進行拆卸和安裝的優點，解決了現有的燈箱式廣告牌安裝在路邊，位置固定，并且不能進行角度調節，造成了宣傳效果不佳，并且其邊框通常采用螺絲釘固定連接，在需要更換廣告牌中的廣告內容時，需要借助專用工具方能拆卸更換，操作比較麻煩的問題；[0029]進一步的，所述彈性固定結構5包括固定柱51，固定柱51滑動連接于固定環4的兩側，固定柱51的表面安裝有限位塊52，固定柱51的表面套設有第三彈簧53，固定柱51與支撐柱3活動連接，通過設置固定柱51、限位塊52和第三彈簧53，便于對支撐柱3進行固定，方便對支撐柱3進行旋轉；[0030]進一步的，所述防護箱6的兩側均開設有通孔，通孔的內部嵌設有散熱網18，通過設置散熱網18，便于對防護箱6進行通風，對燈箱廣告牌10進行散熱；[0031]進一步的，所述底板1底部的四周均粘接有防滑墊19，防滑墊19的材質為橡膠，通過設置防滑墊19，便于增加底板1與地面的摩擦力，防止滑動；[0032]更進一步的，所述支撐柱3的兩側均安裝有輔助支撐桿20，輔助支撐桿20的另一端栓接于防護箱6的底部，通過設置輔助支撐桿20，便于對防護箱6進行輔助支撐，增加防護箱6的穩定性；[0033]再進一步的，所述防護箱6的頂部安裝有遮擋板21，遮擋板21的頂部為弧形，通過設置遮擋板21，便于在下雨天為行人擋雨，方便使用。[0034]以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
