本實用新型涉及一種感應裝置，特別涉及一種可以檢測垃圾箱滿溢度的感應裝置及應用該裝置的垃圾箱，屬于檢測技術領域。

背景技術：

智能垃圾箱的一大特征就是“智能”，自動滿溢報警功能就是其中之一，可以在垃圾箱頂端安裝傳感器，可自動感應垃圾箱的滿溢度，實現實時或定時向信息平臺上傳數據。當垃圾箱的滿溢度達到設定值以上，系統將自動提示。

現有的滿溢度感應裝置無法分辨垃圾桶內不同位置的垃圾高度，有些垃圾是長條狀物體，在其扔進垃圾桶時，太陽能垃圾桶，長條狀物體并不能將垃圾桶占滿，長條狀垃圾四周還是有很大的空間可以承載垃圾，但是若被感應器感應到的話就會發出報警信號，準確度不高，同時現有的滿溢度感應裝置容易受潮。

技術實現要素：

本實用新型的目的在于提供一種可以檢測垃圾箱滿溢度的感應裝置，解決現有的滿溢度感應裝置準確度不高和容易受潮的問題。

為解決上述技術問題，本實用新型的技術方案為：一種可以檢測垃圾箱滿溢度的感應裝置，包括紅外測距儀、警報裝置和太陽能充電板，所述紅外測距儀設有多個，所述紅外測距儀通過導線與警報裝置電連接，所述警報裝置主要由盒體、蓄電池、信號發射器和處理器組成，所述太陽能充電板與蓄電池電性連接，所述處理器通過導線與警報裝置電性連接，所述信號發射器與終端通信連接。

上述方案的優選方案為：所述太陽能充電板上端固定覆蓋有透明鋼化玻璃。

一種設有可以檢測垃圾箱滿溢度的感應裝置的垃圾箱，戶外滾動燈箱，包括垃圾箱主體，所述垃圾箱主體內通過隔板分為兩個桶艙，且桶艙內放置有垃圾桶，所述桶艙側端轉動安裝有箱門，所述桶艙上端設有開設在垃圾箱主體側壁的開窗，所述太陽能充電板固定鑲嵌在垃圾箱主體頂端，所述隔板頂端開設有安裝槽，且所述警報裝置安裝在安裝槽內，且多個所述紅外測距儀固定安裝在桶艙頂端，所述紅外測距儀紅外線發射端面朝桶艙底端，所述桶艙頂端固定設有導線管，且所述導線管將所述導線進行包裹密封。

上述方案的優選方案為：多個所述紅外測距儀中其中一個的發射端面朝桶艙底端中心處。

上述方案的優選方案為：所述垃圾箱主體上端開設有通孔，且所述信號發射器所設有的發射端貫穿通孔置于垃圾箱主體外端。

上述方案的優選方案為：所述信號發射器所設有的發射端與通孔的連接處密封設置。

與現有技術相比，本實用新型的有益效果是：

本實用新型通過在垃圾箱內部頂端設置紅外測距儀,紅外測距儀設有多個，能夠準確測量垃圾的滿溢度，且通過設置安裝槽和導線管，防潮效果好，防止雨水對其造成影響。

附圖說明

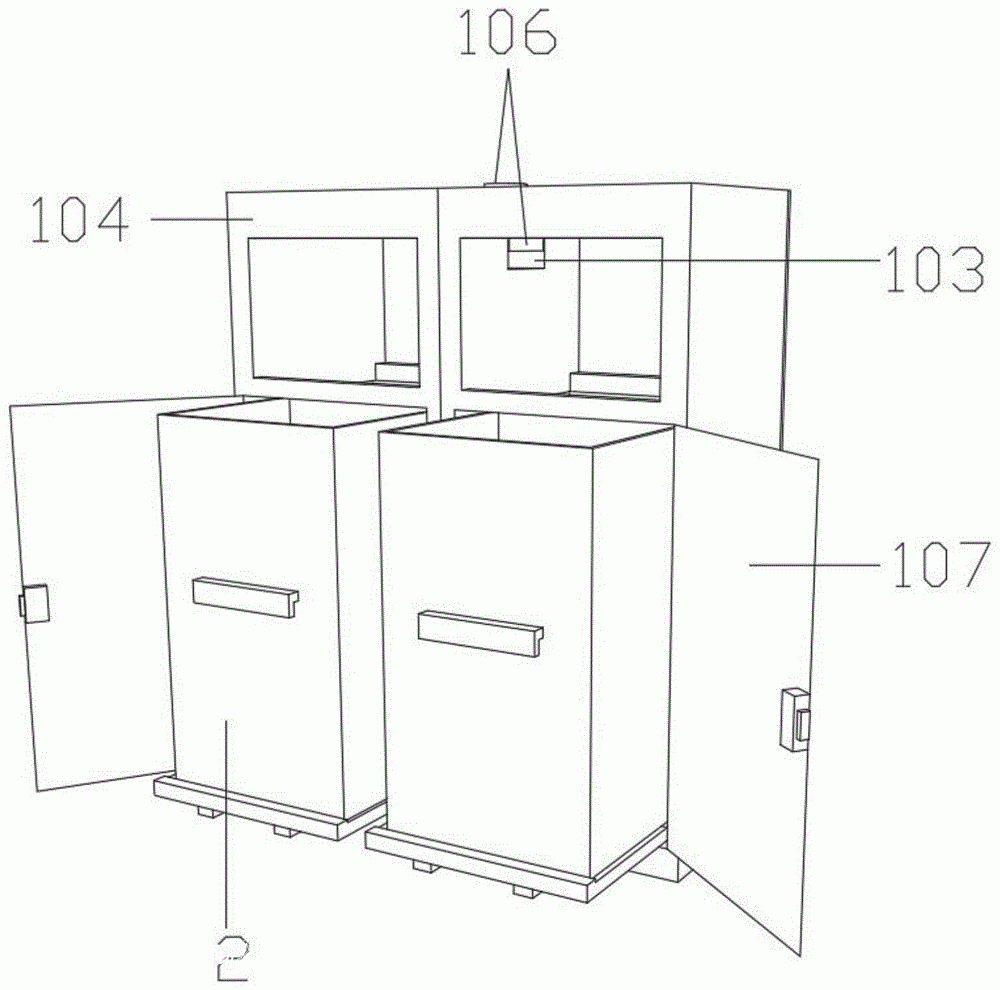

圖1為本實用新型中可以檢測垃圾箱滿溢度的感應裝置安裝在垃圾箱內的結構示意圖；

圖2為安裝有本實用新型中可以檢測垃圾箱滿溢度的感應裝置的垃圾箱第一視角的結構示意圖；

圖3為安裝有本實用新型中可以檢測垃圾箱滿溢度的感應裝置的垃圾箱第二視角的結構示意圖。

圖中：101-開窗，102-紅外測距儀，103-安裝槽，104-垃圾箱主體，指路牌，105-導線管，106-警報裝置，107-箱門，108-桶艙，109-太陽能充電板，2-垃圾桶。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明。在此需要說明的是，對于這些實施方式的說明用于幫助理解本實用新型，但并不構成對本實用新型的限定。此外，下面所描述的本實用新型各個實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互組合。

如圖1-3所示,本實施例的一種可以檢測垃圾箱滿溢度的感應裝置，包括紅外測距儀102、警報裝置106和太陽能充電板109，紅外測距儀102設有多個，紅外測距儀102通過導線與警報裝置106電連接，警報裝置106主要由盒體、蓄電池、信號發射器和處理器組成，太陽能充電板109與蓄電池電性連接，處理器通過導線與警報裝置106電性連接，信號發射器與終端通信連接。

其中，太陽能充電板109上端固定覆蓋有透明鋼化玻璃，防止太陽能充電板109受到損壞。

一種設有可以檢測垃圾箱滿溢度的感應裝置的垃圾箱，包括垃圾箱主體104，垃圾箱主體104內通過隔板分為兩個桶艙108，且桶艙108內放置有垃圾桶2，桶艙108側端轉動安裝有箱門107，桶艙108上端設有開設在垃圾箱主體104側壁的開窗101，太陽能充電板109固定鑲嵌在垃圾箱主體104頂端，隔板頂端開設有安裝槽103，且警報裝置106安裝在安裝槽103內，且多個紅外測距儀102固定安裝在桶艙108頂端，紅外測距儀102紅外線發射端面朝桶艙108底端，宣傳欄燈箱，桶艙108頂端固定設有導線管105，且導線管105將導線進行包裹密封，密封效果好，防止受潮。

其中，多個紅外測距儀102中其中一個的發射端面朝桶艙108底端中心處，提高感應的準確度。
