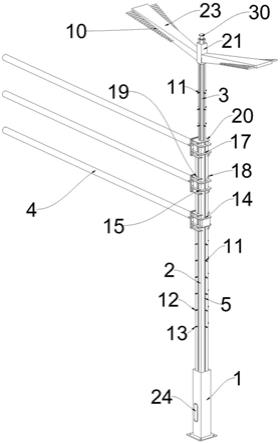

一種帶照明功能的多功指路牌能指路牌交通桿的制作方 發布時間： 1.本實用新型屬于交通桿技術領域，具體涉及一種帶照明功能的多功能指路牌交通桿。背景技術：2.交通桿是立在道路旁具有交通指示燈功能的桿體，常見的交通桿按功能分為監控桿、信號桿、燈桿和路牌指示桿等。其中路牌指示桿在安裝大尺寸的指路牌后，容易收到風吹作用，交通桿需要有一定的結構強度才能滿足使用需要?，F(xiàn)有交通桿需要額外加強結構才能符合使用需要，使得交通桿用料成本提高，且交通桿的美觀性變差，功能單一，后期功能拓展性能差。路燈與交通桿在馬路上并立，既重復建設又使得馬路上桿件林立。因此，需要設計一種交通桿與路燈結合起來的新型交通桿件。技術實現要素：3.為解決上述技術問題，本實用新型采用的技術方案是：一種帶照明功能的多功能指路牌交通桿，包括有依次連接的底座、下桿、上桿，底座、下桿和上桿分別中空設置，下桿上安裝有若干安裝挑臂，安裝挑臂從下往上依次設置，安裝挑臂用于安裝指路牌，所述下桿和上桿結構相同，其中下桿的四周分別設有燕尾槽，下桿和或上桿上安裝有若干功能掛載，功能掛載通過掛載件安裝在下桿或者上桿上，掛載件包括有設備連接板和若干滑動塊，社區宣傳欄，滑動塊與燕尾槽相匹配，滑動塊可滑動的嵌于燕尾槽中，滑動塊上設有螺栓孔，滑動塊通過螺栓與設備連接板連接，設備連接板上設有若干分別供螺栓穿過的通孔，功能掛載通過若干螺絲安裝在設備連接板上，上桿上安裝有路燈，上桿頂部設有小型法蘭。4.作為上述技術方案的優選，所述燕尾槽的底部設有若干均勻間隔設置且分別連通下桿內部或上桿內部的螺紋通孔，螺紋通孔內安裝有空心管，空心管的尾端具有與螺紋通孔相匹配的外螺紋，空心管的頭端橫截面呈正六邊形，空心管的頭端露出螺紋通孔，空心管的頭端可拆卸的蓋有彈性端蓋，彈性端蓋上設有連通空心管的線孔。5.作為上述技術方案的優選，所述挑臂通過挑臂安裝結構安裝在下桿上，挑臂安裝結構包括有若干相互平行的主板，主板上設有與下桿相匹配的結構孔，結構孔內設有若干分別插入燕尾槽的限位凸起，下桿依次穿過結構孔，主板與下桿之間焊接，主板的一側固定連接有連接法蘭，挑臂通過連接法蘭連接挑臂安裝結構。6.作為上述技術方案的優選，所述挑臂安裝結構還包括有安裝在連接法蘭上的兩個定位板，兩個定位板上下設置，主板位于兩個定位板之間，定位板上設有與下桿相匹配的定位孔，下桿穿過定位孔。7.作為上述技術方案的優選，滾動廣告燈箱，下桿上位于最高位置的定位板設為頂板，頂板封閉設置，下桿的上端頂住頂板的下表面，上桿的下端焊接在頂板的上表面。8.作為上述技術方案的優選，所述上桿上套有滑筒，滑筒的內壁上設有若干分別與上桿的燕尾槽相匹配的滑塊，滑塊分別位于上桿的燕尾槽中，滑筒的兩側分別固定連接有燈桿，路燈的數量為兩個，兩個路燈分別安裝在燈桿上，滑筒的下端置于上桿上位置最高的空心管上。9.作為上述技術方案的優選，所述上桿的直徑小于下桿的直徑，上桿的高度小于下桿的高度。10.作為上述技術方案的優選，所述底座內設有若干設備倉，底座上設有若干分別連通設備倉的倉口，倉口處分別蓋有倉門，倉門的一邊鉸接在倉口處，另一邊通過門鎖連接底座。11.作為上述技術方案的優選，所述下桿的內部和上桿的內部均分別設有若干信號隔板，信號隔板將下桿的內部或上桿的內部分隔成若干走線通道，空心管與走線通道相對應且連通相應走線通道。12.作為上述技術方案的優選，所述信號隔板上設有若干穿線管。13.本實用新型的有益效果是：本實用新型的帶照明功能的多功能指路牌交通桿，適用于在道路旁安裝大型指路牌，同時具有照明功能。該交通桿具有結構強度高，穩定性好，便于維護的優點，并且可以根據需要后期掛載音箱、顯示屏等功能掛載，功能拓展性能好。附圖說明14.圖1是本實用新型的結構示意圖；15.圖2是掛載件的結構示意圖；16.圖3是下桿的截面結構示意圖；17.圖4是穿線管的結構示意圖；18.圖5是本實用新型的側視圖。具體實施方式19.下面將結合附圖對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。20.在本發明的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。21.在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。22.如圖1?5所示，一種帶照明功能的多功能指路牌交通桿，包括有依次連接的底座1、下桿2、上桿3，底座1、下桿2和上桿3分別中空設置，下桿2上安裝有若干安裝挑臂4，安裝挑臂4從下往上依次設置，安裝挑臂4用于安裝指路牌，所述下桿2和上桿3結構相同，其中下桿2的四周分別設有燕尾槽5，下桿2和或上桿3上安裝有若干功能掛載，功能掛載通過掛載件安裝在下桿2或者上桿3上，掛載件包括有設備連接板6和若干滑動塊7，滑動塊7與燕尾槽5相匹配，滑動塊7可滑動的嵌于燕尾槽5中，滑動塊7上設有螺栓孔8，滑動塊7通過螺栓9與設備連接板6連接，設備連接板6上設有若干分別供螺栓9穿過的通孔，功能掛載通過若干螺絲安裝在設備連接板6上，上桿3上安裝有路燈10，上桿頂部設有小型法蘭30。多根安裝挑臂4一起用來安裝指路牌，使得指路牌能夠更加穩定的安裝在交通桿上。同時下桿2和上桿3上燕尾槽5和掛載件的設計，使得交通桿可以掛載不同功能的功能掛載，例如5g基站、無線ap、廣播、攝像頭和顯示屏等，提高了交通桿的功能拓展性能。23.進一步的，所述燕尾槽5的底部設有若干均勻間隔設置且分別連通下桿2內部或上桿3內部的螺紋通孔，螺紋通孔內安裝有空心管11，空心管11的尾端具有與螺紋通孔相匹配的外螺紋，空心管11的頭端橫截面呈正六邊形，空心管11的頭端露出螺紋通孔，空心管11的頭端可拆卸的蓋有彈性端蓋12，彈性端蓋12上設有連通空心管11的線孔13?？招墓?1供各種功能掛載走線，彈性端蓋12在穿線后或者不穿線時都能保證交通桿的防水性能。24.進一步的，所述挑臂4通過挑臂安裝結構安裝在下桿2上，挑臂安裝結構包括有若干相互平行的主板14，主板14上設有與下桿2相匹配的結構孔15，結構孔15內設有若干分別插入燕尾槽5的限位凸起16，下桿2依次穿過結構孔15，主板14與下桿2之間焊接，主板14的一側固定連接有連接法蘭17，挑臂4通過連接法蘭17連接挑臂安裝結構。多塊相互平行的主板14與下桿2焊接，保證連接法蘭17與下桿2之間的連接強度。25.進一步的，所述挑臂安裝結構還包括有安裝在連接法蘭17上的兩個定位板18，兩個定位板18上下設置，主板14位于兩個定位板18之間，定位板18上設有與下桿2相匹配的定位孔19，下桿2穿過定位孔19。由于下桿2只連接挑臂4的一端，主板14承受全部的力量，加上定位板18后定位板18既能夠起到結構加強作用，又能夠減少主板14焊接點的受力，使得挑臂安裝結構能夠承受更大的重量和風力沖擊。26.進一步的，下桿2上位于最高位置的定位板18設為頂板20，頂板20封閉設置，閱報欄燈箱，下桿2的上端頂住頂板20的下表面，上桿3的下端焊接在頂板20的上表面。27.進一步的，所述上桿3上套有滑筒21，滑筒21的內壁上設有若干分別與上桿3的燕尾槽5相匹配的滑塊22，滑塊分別位于上桿3的燕尾槽5中，滑筒21的兩側分別固定連接有燈桿23，路燈10的數量為兩個，兩個路燈10分別安裝在燈桿23上，滑筒21的下端置于上桿3上位置最高的空心管11上。28.進一步的，所述上桿3的直徑小于下桿2的直徑，上桿3的高度小于下桿2的高度。29.進一步的，所述底座1內設有若干設備倉，底座上設有若干分別連通設備倉的倉口，倉口處分別蓋有倉門24，倉門24的一邊鉸接在倉口處，不銹鋼宣傳欄，另一邊通過門鎖連接底座1。不同的設備倉供不同的設備安裝使用，避免設備之間相互干擾。30.進一步的，所述下桿2的內部和上桿3的內部均分別設有若干信號隔板25，信號隔板25將下桿2的內部或上桿3的內部分隔成若干走線通道26，空心管11與走線通道26相對應且連通相應走線通道26。信號隔板25防止信號線收到干擾。31.進一步的，所述信號隔板25上設有若干穿線管26。穿線管26上設有出線口27。32.值得一提的是，本實用新型專利申請涉及的路燈、5g基站、無線ap、廣播、攝像頭和顯示屏等技術特征應被視為現有技術，這些技術特征的具體結構、工作原理以及可能涉及到的控制方式、空間布置方式采用本領域的常規選擇即可，滾動廣告燈箱，不應被視為本實用新型專利的發明點所在，本實用新型專利不做進一步具體展開詳述。33.以上詳細描述了本實用新型的較佳具體實施例，應當理解，本領域的普通技術人員無需創造性勞動就可以根據本實用新型的構思做出諸多修改和變化，因此，凡本技術領域中技術人員依本實用新型的構思在現有技術的基礎上通過邏輯分析、推理或者有限的實驗可以得到的技術方案，皆應在由權利要求書所確定的保護范圍內。
