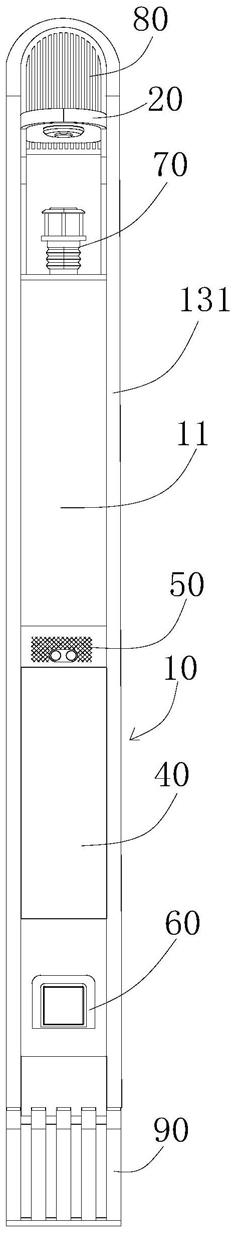

智能路牌的垃圾箱制作方法 發布時間： 1.本發明涉及城市路燈領域，特別涉及一種智能路牌。背景技術：2.路牌是用來指路的牌子。現有的道路及街頭上安裝有大大小小各式各樣的路燈、廣告牌、指示牌等，為人們的現代化生活提供的便利。3.但是現有的路牌大部分僅僅用來指路，功能比較單一，多樣化的信息屏臺大多存在結構復雜，空間占用大等缺陷，現有的無法滿足現代化的需求。因此，如何提供一種結構簡潔可靠、將多種功能集成于路牌上，垃圾分類亭，以實現功能齊全的路牌就成為一種客觀需求。技術實現要素：4.本發明旨在解決上述問題，而提供一種結構緊湊，可靠，且安裝方便快捷的多功能智能路牌。5.為實現本發明的目的，本發明提供了一種智能路牌，包括路牌本體及設于所述路牌本體上的路燈，所述路牌本體包括路牌燈箱、電箱及連接組件，所述路燈及所述路牌燈箱分別與所述電箱電連接，所述連接組件設有骨架、安裝框、滑軌及與滑軌相匹配的滑塊，所述安裝框由兩根間隔設置的連接柱及頂蓋連接而成，6.所述連接柱呈中空的矩形柱狀體，所述骨架設置在地面上，所述骨架與所述連接柱的中部插接；7.所述滑軌設于所述連接柱的內側，所述滑塊設于所述滑軌內，所述路牌燈箱及電箱分別通過滑塊安裝于所述安裝框內側，并通過螺釘固定；8.其中，所述路牌本體還包括固定結構以及對中結構，所述固定結構設置在所述滑塊上，用于將所述滑塊與所述滑軌連接；所述對中結構設置在所述連接柱上，所述對中結構用于導向所述骨架的居中插接。9.在一些實施例中，所述滑塊內設置有收容倉，所述固定結構設置在所述收容倉內；10.所述滑軌為中空的結構，所述滑軌對應所述連接柱內壁一側設置有開口；所述固定結構包括：11.夾持組件，設置在所述滑塊側邊，所述夾持組件將所述滑塊與所述滑軌連接，所述夾持組件包括用于滑動所述滑塊的第一狀態，以及固定所述滑塊位置的第二狀態；以及12.調節組件，設置在所述滑塊上，且延伸出所述開口，所述夾持組件與所述調節組件連接，所述調節組件用于調節所述夾持組件的狀態。13.進一步的，所述滑軌包括：第一端部，位于所述滑軌一側，且與所述連接柱內側連接，以及14.第二端部，位于所述滑軌另一側，所述開口設置在所述第二端部，所述開口寬度小于所述第一端部的寬度，15.所述滑塊包括：16.固定端，設置在所述滑塊一側，且與所述第一端部滑動連接，所述夾持組件設置在所述固定端；以及17.操控端，設置在所述滑塊另一側，且所述固定端另一側與所述操控端連接，所述調節組件與所述操控端活動連接。18.進一步的，所述調節組件包括：19.按壓件，設置滑動在所述操控端側壁，以及，20.桿部件，設置在所述收容倉內，所述按壓件通過所述桿部件與所述夾持組件連接；21.所述夾持組件包括：定位件，設置在所述固定端側壁，以及22.第一彈性件，設置在所述收容倉內，且所述第一彈性件通過桿部件與所述定位件連接，所述第一彈性件驅動所述定位件擠壓所述第一端部內壁；23.其中，所述按壓件受外力擠壓，驅動所述定位件遠離所述第一端部內壁，并收容在所述收容倉內。24.在一些實施例中，所述桿部件包括：25.第一活動桿，滑動設置在所述收容倉內，所述第一活動桿一端與所述定位件固定連接，另一端與所述第一彈性件固定連接；26.第一固定桿，一端與所述第一活動桿連接，另一端與所述按壓件固定連接；其中，沿所述滑塊滑動方向上的投影，所述第一活動桿的投影與所述第一固定桿的投影相互垂直。27.進一步的，所述固定端遠離操控端的一端設置有第二通道，所述第二通道與所述收容倉連接；28.所述滑軌遠離所述開口一側還水平設置有若干擋桿，若干所述擋桿排列方向與所述滑軌長邊延伸方向平行；29.所述夾持組件包括彈簧鋼，所述彈簧鋼滑動設置在所述第二通道內，且所述彈簧鋼一端通過桿部件與所述按壓件連接；30.其中，所述彈簧鋼在運動軌跡上包括與所述擋桿卡接的固定位、以及收容在所述第二通道的收納位。31.在一些實施例中，所述桿部件包括第二活動桿，所述第二活動桿一端與所述固定桿固定連接，所述第二活動桿另一端與所述彈簧鋼一端滑動連接；32.沿所述滑塊滑動方向上的投影，所述第二活動桿的投影與所述固定桿的投影相互垂直。33.在一些實施例中，所述第一活動桿靠近所述固定桿一側設置有第一滑槽，所述第一滑槽長邊與所述第一滑槽長邊平行，所述固定桿一端與所述第一滑槽滑動連接；34.所述收容倉內還設置有用于限定所述第一活動桿位置的第一卡位凸部，所述第一卡位凸部設置在所述第一彈性件、以及所述第一滑槽靠近所述按壓件一端之間。35.進一步的，所述彈簧鋼一端固定連接有第一滑動件，所述第二活動桿另一端設置有與所述第一滑動件滑動連接的第二滑槽，36.所述第二滑槽靠近所述滑塊側壁一端，所述第二滑槽與所述第二通道之間的距離越來越長。37.在一些實施例中，所述彈簧鋼底端中部設置有第一形變凸起，38.所述第二通道低端還設置有第三通道，所述第一形變凸起與所述第三通道滑動連接。39.進一步的，所述第三通道遠離所述第一滑動件一端設置有第二形變凸起，所述第二形變凸起用于限定所述第一形變凸起的位置。40.進一步的，所述按壓件靠近所述固定端一側設置有卡扣凸起，所述第二端部設置有與所述卡扣凸起對應和的卡槽；41.當所述彈簧鋼位于固定位，所述卡扣凸起與所述卡槽卡接。42.在一些實施例中對中結構，設置在所述連接柱上，其包括兩組相對設置的導向件，兩組所述導向件形成用于導向所述骨架的夾持開口，所述導向件與所述連接柱可調節連接。43.在一些實施例中，所述連接柱外側水平設置有兩組第一調節槽，兩組所述第一調節槽關于所述連接柱的中心對稱，兩組所述導向件分別與兩組所述第一調節槽可調節連接；44.所述連接柱外側壁設置有標注線，所述標注線用于顯示所述導向件與所述連接柱的中心線之間的距離。45.進一步的，所述對中結構還包括：46.調節齒輪，設置在所述連接柱外側壁中心線上，且所述調節齒輪與所述連接柱外側壁連接；以及47.調節齒條，設置有兩條，兩組所述調節齒條相對所述調節齒輪中心設置，所述調節齒條一端與所述導向件通過第二滑塊連接，所述調節齒條另一端與所述調節齒輪嚙合，所述調節齒條與所述第一調節槽相對滑動。48.在一些實施例中，所述對中結構還包括安裝板，所述安裝版上設置有用于固定所述調節齒輪的第一定位槽；49.所述安裝板上還設置有用于導向所述調節齒條的第二定位槽，分類垃圾亭，所述第二定位槽與所述第一定位槽連通。50.進一步的，所述安裝板上還設置有定位組件，所述定位組件用于限定所述調節齒輪位置；所述定位組件包括調節塊，所述調節塊設置在所述定位齒輪一側，且所述定位塊一側設置有與所述定位齒輪卡接的定位齒槽；51.所述安裝板上還設置有第三定位槽，所述第三定位槽與所述第一定位槽連通，當所述調節塊卡接在所述第三定位槽內，所述定位齒輪與所述定位齒槽嚙合。52.在一些實施例中，所述安裝板上還設置有第三滑槽，滾動燈箱，所述第三滑槽與所述第三定位槽連通，所述調節塊與所述第三滑槽通過第三滑塊滑動連接。53.在一些實施例中，所述第三滑塊內設置有第二調節槽，所述調節塊靠近所述連接柱一側固定連接有伸縮桿，所述伸縮桿另一端與所述第二調節槽活動連接。54.本發明中，所述連接柱包括內壁體以及外壁體；55.其中，所述內壁體設置有朝向所述外側壁設置的避讓槽，所述導向件設置在所述避讓槽內。56.進一步的，所述外側壁中心軸線上設置有收容槽，所述定位齒輪設置在所述收容槽內部，且所述收容槽開口處還卡扣安裝有密封蓋。57.進一步的，所述避讓槽設置有兩組，且兩組所述避讓槽相對所述內壁軸線設置。58.進一步地，所述路牌燈箱的數量為兩個，兩個所述路牌燈箱并列設置，所述路牌燈箱包括內置的發光件、導光板及透明板，所述透明板上設有路牌信息，所述發光件與所述電箱電連接。59.進一步地，所述連接柱呈中空的矩形柱狀體，所述連接柱內側間隔設有兩個所述滑軌，所述滑軌為t型槽，所述滑軌的中部、滑塊及箱體上分別設有多個螺紋孔，所述路牌燈箱通過螺栓依次經所述箱體、滑塊及滑軌的螺紋孔而與所述連接柱連接。60.所述連接柱中部設有骨架，所述骨架通過螺釘與所述連接柱固定。61.進一步地，所述路燈的數量為兩個，所述路燈包括支架、led燈及太陽能光板，所述支架呈倒l型，其豎直端與所述連接柱內側固定，其水平端設有l(wèi)ed燈及太陽能光板，所述太陽能光板分別與所述led燈及電箱連接。62.在一些實施例中，還包括監控鏡頭及互動信息投影，所述監控鏡頭及互動信息投影分別設于兩個所述路燈的支架的水平端，所述監控鏡頭及互動信息投影與電箱連接。63.在一些實施例中，還包括廣告機，所述廣告機設于所述燈箱與所述電箱之間，所述廣告機通過滑塊與所述連接柱連接，所述廣告機與所述電箱電連接。64.在一些實施例中，還包括公共廣播及測溫儀、掃碼充電裝置及一鍵救助、環境監測組件、無線wifi熱點，所述公共廣播及測溫儀設于路牌燈箱的下端，其通過滑塊與所述連接柱連接并與電箱電連接；所述掃碼充電裝置及一鍵救助設于電箱上端，其通過滑塊與所述連接柱連接并與電箱電連接；所述環境監測組件設于所述路牌燈箱上端并與電箱電連接，所述無線wifi設于所述頂蓋與路燈之間并與電箱電連接。65.在一些實施例中，還包括座椅，其設于電箱的兩側，在所述座椅的椅面上鑲嵌有木質板材。66.所述電箱的兩側設有檢修門。67.本發明相較于現有技術，其有益效果為：本發明的智能路牌有效解決了現有路牌結構復雜，安裝不便，功能單一的缺陷。本發明的智能路牌通過設置連接組件，使路牌燈箱及電箱分別通過滑塊安裝于安裝框內側，通過螺釘固定；此外本發明中還設置有加固述滑塊與所述滑軌連接的固定結構；以及導向所述骨架的居中插接的對中結構，不僅結構緊湊，安裝方便快捷，且可靠性高。68.此外，本發明還可將廣告機、監控鏡頭、互動信息投影、無線wifi、公共廣播、測溫儀、掃描充電裝置、一鍵救助及環境監測組件于一體，實現多功能，從而滿足用戶多方面的需求。附圖說明69.為了更清楚地說明本發明實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本發明的某些實施例，因此不應被看作是對本發明范圍的限定。70.圖1是本發明的正視結構示意圖；71.圖2是本發明的側視結構示意圖；72.圖3是本發明的連接組件的結構示意圖；73.圖4是本發明的立體結構示意圖；74.圖5是本發明的部件分解結構示意圖；75.圖6是本發明的滑塊結構截面圖；76.圖7是本發明的固定結構示意圖；77.圖8是本發明的彈簧鋼的結構示意圖；78.圖9是本發明的固定結構使用狀態截面結構示意圖；79.圖10是本發明的彈簧鋼的使用狀態結構示意圖；80.圖11是本發明的第三通道的截面?zhèn)纫晥D；81.圖12是本發明的連接組件側視圖；82.圖13是本發明的連接柱截面俯視圖；83.圖14是本發明的對中結構截面示意圖；84.圖15是本發明的對中結構側視結構示意圖；85.圖16是本發明的安裝板部件分解結構示意圖；86.圖17是本發明的第三彈性件使用狀態示意圖；87.圖18是本發明的定位組件第二中實施結構部件分解結構示意圖；88.圖19是本發明的定位組件第二中實施結構截面結構示意圖。89.附圖標記：路牌本體10；路牌燈箱11；箱體111；發光件112；導光板113；透明板114；電箱12；檢修門121；連接組件13；安裝框131；連接柱1311；頂蓋1312；滑軌132；滑塊133；螺釘134；骨架135；路燈20；支架21；led燈22；太陽能光板23；監控鏡頭31及互動信息投影32；廣告機40；公告廣播及測溫儀50；掃碼充電裝置及一鍵救助60；環境監測組件70；無線wifi熱點80；座椅90。90.固定結構14、連接組件141、定位件1411、第一彈性件1412、彈簧鋼1413、第一滑動件1413a、第一形變凸起1413b、第二形變凸起1413c、調節組件142、按壓件1421、卡扣凸起1421a、桿部件1422、固定桿1422a、第一活動桿1422b、第一滑槽1422c、第二活動桿1422d、第二滑槽1422e、滑軌132、第一端部1321、擋桿1321a、第二端部1322、卡槽1322a、滑塊133、固定端1331、操控端1332、收容倉133a、第二通道133b、第三通道133c、第一卡位凸部133d。91.對中結構25、導向件251、安裝板252、第一定位槽2521、第二定位槽2522、第三定位槽2523、第三滑槽2524、調節齒輪253、調節齒條254、定位組件255、調節塊2551、第三彈性件2552、第三滑塊2553、第二調節槽2553a、伸縮桿2554、第二滑塊256、連接柱1311、第一調節槽261、標注線262、內壁體263、避讓槽2631、外壁體264、收容槽2641、密封蓋265、骨架135、螺栓1351。具體實施方式92.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。93.在圖中，結構相似的單元是以相同標號表示。94.本發明術語中的“第一”“第二”等詞僅作為描述目的，而不能理解為指示或暗示相對的重要性，以及不作為對先后順序的限制。95.請參閱圖2，本發明的智能路牌包括路牌本體10及路燈20，該智能路牌安裝于室外的道路上，其用于指路及提供照明。96.如圖1、圖3及圖4所示，路牌本體10包括路牌燈箱11、電箱12及連接組件13。路牌燈箱11用于顯示路牌信息，具體地，該路牌燈箱11可選用各種結構的燈箱，例如，路牌燈箱11可包括內置的發光件、導光板及透明板，其中，發光件可為背光led燈帶，其與電箱連接，透明板設于外側，其上貼有uv打印的路牌信息，路牌信息可根據實際需要設置街路的名稱、坐標方向等，導光板設于發光件與透明板之間，從而使透明板上的燈光更加均勻，當在光纖較暗的場景下，可以讓路人更加清晰、準確地找到目標街路。此外，路牌燈箱11還可設置為與電箱12連接的路標指示顯示屏。本實施例中，路牌燈箱11的數量為兩個，且兩個路牌燈箱11并列設置，從而方便路人從不同角度獲取路牌信息。電箱12內設有電源及控制電路，其與路牌燈箱11電連接，用于為路牌燈箱11供電。該電箱12的兩側還設有檢修門121，從而方便維修人員進行檢修。連接組件13用于連接路牌燈箱11及電箱12。該連接組件13包括安裝框131、滑軌132及滑塊133，其中，安裝框131由兩根間隔設置的連接柱1311及頂蓋1312連接而成，連接柱1311呈中空的矩形柱狀體，頂蓋1312呈u型，該連接柱1311及頂蓋1312均可選用鋁型材。具體地，兩個連接柱1311的底端分別固定在地面或平臺上，兩個連接柱1311的頂端分別通過頂蓋1312連接在一起，從而形成u型的安裝框131。在連接柱1311上設有兩個滑軌132，兩個滑軌132間隔設置，其位置分別與兩個路牌燈箱11的位置相對應。具體地，如圖3所示，該滑軌132為開口朝內側的t型槽，在滑軌132內設有滑塊133，該滑塊133與滑軌132相匹配，本實施例的滑塊133呈t型。在滑塊133的中部設有多個螺紋孔，在滑軌132遠離開口端的一側設有多個螺紋孔，同時，在路牌燈箱11上也設有多個螺紋孔，螺栓134依次穿過路牌燈箱11、滑塊133及滑軌132上的螺紋孔，使路牌燈箱11通過滑塊133固定于連接柱1311上。由于路牌燈箱11通過滑塊133與連接柱1311連接并通過螺栓134固定，且滑塊133設于連接柱1311內的滑軌132內，使得路牌本體10的結構緊湊，且連接可靠，安裝方便快捷。在電箱12的兩側分別設有多個螺紋孔，電箱12上的螺紋孔的位置及數量與連接柱1311上對應安裝部位的螺紋孔的位置及數量相對應。螺栓134依次穿過電箱12、滑塊133及滑軌132上的螺紋孔，使電箱12通過滑塊133固定于連接柱1311上。此外，在連接柱1311的中部還設有骨架135，該骨架135呈中空的矩形狀，在骨架135的內側設有多個螺紋孔，螺栓134依次穿過連接柱1311及骨架135的螺紋孔，而使骨架135固定在連接柱1311上，通過安裝骨架135，可起到增強作用，從而提高連接柱1311的可靠性。97.如圖2、圖4及圖5所示，路燈20設于路牌本體10的上端，用于提供照明。該路燈20的數量為兩個，兩個路燈20分別設于路牌本體10的兩側。該路燈20包括支架21、led燈22及太陽能光板23，其中，支架21呈倒l型，其豎直端與連接柱1311的內側固定，水平端設有l(wèi)ed燈22及太陽能光板23。具體地，如圖4所示，支架21的豎直端設于兩個連接柱1311之間，其通過螺栓與連接柱1311內側固定。led燈22的方向與連接柱1311的方向垂直，其設于支架21水平端的下部，太陽能光板23設于支架21水平端的上部，該太陽能光板23分別與蓄電池及電箱12連接，led燈22與太陽能光板23連接，以使led燈能正常運行，還可實現節能減排。98.在一些實施例中，如圖4所示，還包括監控鏡頭31及互動信息投影32，其中，監控鏡頭31設于一個支架21的水平端下部，本實施例的監控鏡頭31選用可旋轉的監控鏡頭，從而達到360度無死角監控，且監控狀態可調焦并支持鏡頭畫面拉伸，從而保證行人的人身安全?；有畔⑼队?2設于另一支架21的水平端下部，該互動信息投影32為高清高亮度互動信息投影，可用于播放廣告等信息。99.在一些實施例中，如圖4及圖5所示，還包括廣告機40，該廣告機40設于燈箱11與電箱12之間，其通過滑塊133與連接柱1311連接且與電箱12電連接。具體地，如圖1及圖4所示，該廣告機40的數量為兩個，兩個廣告機40并列設于安裝框13的內側。該廣告機40可根據實際需要選擇各種類型的廣告機，本實施例的廣告機為雙面條屏廣告機，其設有戶外高亮lcd屏，可實現公共信息遠程集中實時發布、信息互動查詢、人流引導，wifi熱點，設備自檢故障報修，遠程設備控制，自動調節燈和屏幕亮度等功能。在廣告機40的兩側分別設有多個螺紋孔，螺栓134依次穿過廣告機40、滑塊133及滑軌132上的螺紋孔，使廣告機40通過滑塊133固定于連接柱1311上。100.在一些實施例中，如圖1及圖4所示，還包括公共廣播及測溫儀50，其將公共廣播與測溫儀集成一體，設于廣告機40與路牌燈箱11之間，用于播放廣播及測體溫。該公共廣播及測溫儀50通過滑塊133與連接柱1311連接且與電箱12電連接。其中，公共廣播可根據實際需要播放廣告、城市宣傳等信息，測溫儀用于測量路人的體溫。具體地，如圖4、5所示，在公共廣播及測溫儀50的兩側分別設有多個螺紋孔，螺栓134依次穿過公共廣播及測溫儀50、滑塊133及滑軌132上的螺紋孔，使公共廣播及測溫儀50通過滑塊133固定于連接柱1311上。101.在一些實施例中，如圖1及圖4所示，還包括掃碼充電裝置及一鍵救助裝置60，其將掃碼充電裝置與一鍵救助裝置集成于一體，設于廣告機40與電箱12之間，用于供用戶掃碼進行充電及一鍵救助。其中，掃碼充電裝置與電箱12的電源及控制電路連接，其設有二維碼及多個手機充電接口，手機充電接口的輸入電壓為110?240v，輸出電壓為4?5v。當路人需要多手機進行充電時，掃描掃碼充電裝置上的二維碼，完成付費等步驟即可實現手機充電。此外，在每個手機充電接口均設有自動恢復保險，當漏電、過溫、過流、短路過壓、過充和輸出不穩定時，控制電路控制智能保險啟動，從而保障掃碼充電裝置的安全性。一鍵求助裝置與電箱12的控制電路連接，可實現快速求助。該掃碼充電裝置及一鍵救助裝置60通過滑塊133與連接柱1311連接且與電箱12電連接，具體地，如圖4、5所示，在掃碼充電裝置及一鍵救助裝置60的兩側分別設有多個螺紋孔，螺栓134依次穿過掃碼充電裝置及一鍵救助裝置60、滑塊133及滑軌132上的螺紋孔，使掃碼充電裝置及一鍵救助裝置60通過滑塊133固定于連接柱1311上。102.在一些實施例中，如圖1及圖4所示，還包括環境監測組件70，其設于燈箱11的上端，用于采集環境的信息。本實施例中，環境監測組件70可實現pm2.5、濕度、溫度等環境監測、積水監測及土壤檢測等。該環境監測組件70與電箱12的控制電路連接，同時，還可通過控制電路將相應的監測數據顯示于廣告箱40上。103.在一些實施例中，如圖1及圖5所示，還包括無線wifi熱點80，其通過驗證登錄，以獲取限時免費的wifi熱點，以方便附近路人獲取互聯網資訊，同時可也進行廣告和信息推送以及信息采集等用途。該無線wifi熱點80設于安裝框131內側的頂部，在無線wifi熱點80的外部設有鋼化玻璃，以保護無線wifi熱點不受外界環境影響，從而保證其性能穩定。104.在一些實施例中，如圖4及圖5所示，還包括座椅90，該座椅90設于電箱12的兩側，其底部通過螺絲釘固定于地面上。在座椅90的椅面鑲嵌木質板材，以方便路人休息。105.如圖1、圖4及圖5所示，該智能路牌的路牌本體10從下至上依次設有電箱12、掃碼充電裝置及一鍵救助60、廣告機40、公共廣播及測溫儀50、路牌燈箱11、環境監測組件70、路燈20及無線wifi熱點80。該路牌本體集路牌指示、手機充電、廣告、廣播、測溫、環境監測、照明及無線上網等功能于一體，可滿足路人的多方面需求。將路牌本體通過滑塊133與安裝框131連接，并通過螺釘134固定，使智能路牌的結構緊湊，安裝方便快捷，且穩定可靠。106.結合圖6－圖12，如下提供本實施例中路牌本體結構的第二實施例：107.本實施例中的路牌本體還包括固定結構14，固定結構14設置在滑塊133上，用于將滑塊133與滑軌132連接。本實施例中的滑塊133內設置有收容倉133a，固定結構14設置在收容倉133a內，便于調節使用，且不占用路牌本體結構的占用空間。108.本實施例中，滑軌132為中空的結構，滑軌132對應連接柱內壁一側設置有開口。進一步的，滑軌132包括第一端部1321以及第二端部1322。其中第一端部1321位于滑軌132一側，且第一端部1321與連接柱內側連接。第二端部1322位于滑軌132另一側，開口設置在第二端部1322，開口寬度小于第一端部1321的寬度，提升了滑塊133與滑軌132滑動連接的穩定性。109.固定結構14包括夾持組件141以及調節組件142；夾持組件141設置在滑塊133側邊，夾持組件141將滑塊133與滑軌132連接，夾持組件141包括用于滑動滑塊133的第一狀態，以及固定滑塊133位置的第二狀態；調節組件142設置在滑塊133上，且延伸出開口，夾持組件141與調節組件142連接，調節組件142用于調節夾持組件141的狀態。在滑塊133內設置夾持組件141提升了滑塊133與滑軌132連接的穩定性；此外調節組件142調節夾持組件141的狀態，便于使用者操控滑動滑塊133，提升了結構的實用性，便于滑塊133快速調節定位。110.本實施例中的夾持組件141以及調節組件142均設置有兩組，兩組夾持組件141以及調節組件142均分別相對設置在固定端兩側，使用者可同步操作定位，且可減少結構單方面受力的磨損，結構實用性強。如下以其中一組的夾持組件141以及調節組件142對固定結構進行詳細闡述。111.結合圖6，本實施例中的滑塊133包括固定端1331以及操控端1332；固定端1331設置在滑塊133一側，且與第一端部1321滑動連接，夾持組件141設置在固定端1331。操控端1332設置在滑塊133另一側，且固定端1331另一側與操控端1332連接，調節組件142與操控端1332活動連接。優選的，本實施例中的操控端1332與第二端部1322滑動連接。此結構設置便于使用者安裝調節滑塊133的位置，而且提升了滑塊133與滑軌132的接觸面積，提升路牌整體結構使用過程中的穩定性。112.此外，本實施例中的滑塊133對應固定結構的位置通過兩個滑板拼接，再通過螺釘固定形成。兩個滑板相對設置有凹槽，且兩個滑板上的凹槽相對拼接從而形成收容倉；此結構便于固定結構14的安裝固定，便于拼裝使用，結構實用性強。113.結合圖7，對本實施例中的調節組件142結構進行詳細闡述：114.本實施例中的調節組件142包括按壓件1421以及桿部件1422；按壓件1421設置滑動在操控端1332側壁；桿部件1422設置在收容倉133a內，按壓件1421通過桿部件1422與夾持組件141連接。本實施例中的桿部件1422包括固定桿1422a、第一活動桿1422b以及第二活動桿1422d。115.本實施例中的夾持組件141包括定位件1411以及第一彈性件1412；其中定位件1411設置在固定端1331側壁；第一彈性件1412設置在收容倉133a內，且第一彈性件1412通過桿部件1422與定位件1411連接，第一彈性件1412驅動定位件1411擠壓第一端部1321內壁。116.本實施例中，按壓件1421受外力擠壓，驅動定位件1411遠離第一端部1321內壁，并收容在收容倉133a內。117.本實施例中的第一活動桿1422b滑動設置在收容倉133a內，第一活動桿1422b一端與定位件1411固定連接，第一活動桿1422b另一端與第一彈性件1412固定連接。第一固定桿1422a一端與第一活動桿1422b連接，第一固定桿1422a另一端與按壓件1421固定連接。其中，沿滑塊133滑動方向上的投影，第一活動桿1422b的投影與第一固定桿1422a的投影相互垂直。118.進一步的，結合圖8－圖12，本實施例中的夾持組件141包括彈簧鋼1413。119.本實施例中的固定端1331遠離操控端1332的一端設置有第二通道133b，第二通道133b與收容倉133a連接；滑軌132遠離開口一側還水平設置有若干擋桿1321a，若干擋桿1321a排列方向與滑軌132長邊延伸方向平行。120.彈簧鋼1413滑動設置在第二通道133b內，且彈簧鋼1413一端通過桿部件1422與按壓件1421連接；其中，彈簧鋼1413在運動軌跡上包括與擋桿1321a卡接的固定位、以及收容在第二通道133b的收納位。121.本實施例中的彈簧鋼1413可以與定位件1411同步伸縮，從而進一步提升滑塊133與滑軌132連接的穩定性。122.本實施例中桿部件1422包括第二活動桿1422d，第二活動桿1422d一端與固定桿1422a固定連接，第二活動桿1422d另一端與彈簧鋼1413一端滑動連接；沿滑塊133滑動方向上的投影，第二活動桿1422d的投影與固定桿1422a的投影相互垂直；便于夾持組件141的固定，保證彈簧鋼1413的伸縮。123.本實施例中，宣傳欄，彈簧鋼1413一端固定連接有第一滑動件1413a，第二活動桿1422d另一端設置有與第一滑動件1413a滑動連接的第二滑槽1422e；第二滑槽1422e靠近滑塊133側壁一端，第二滑槽1422e與第二通道133b之間的距離越來越長。此結構設計精簡，將彈簧鋼1413在可以直線方向輸送收納，提升結構穩定性。124.此外，彈簧鋼1413底端中部設置有第一形變凸起1413b，第二通道133b底端還設置有第三通道133c，第一形變凸起1413b與第三通道133c滑動連接。當?shù)谝恍巫兺蛊?413b與擋桿1321a接觸，此時彈簧鋼1413便于自動繞擋桿1321a彎曲固定。125.進一步的，第三通道133c遠離第一滑動件1413a一端設置有第二形變凸起1413c，第二形變凸起1413c用于限定第一形變凸起1413b的位置。進一步提升彈簧鋼1413使用過程中的穩定性。126.按壓件1421靠近固定端1331一側設置有卡扣凸起1421a，第二端部1322設置有與卡扣凸起1421a對應和的卡槽1322a；當彈簧鋼1413位于固定位，卡扣凸起1421a與卡槽1322a卡接。按壓件1421與第二端部1322可以活動卡扣，進一步提升了滑塊133固定在滑軌132上的穩定性。127.進一步的，本實施例中的第一活動桿1422b靠近固定桿1422a一側設置有第一滑槽1422c，第一滑槽1422c長邊與第一滑槽1422c長邊平行，固定桿1422a一端與第一滑槽1422c滑動連接。收容倉133a內還設置有用于限定第一活動桿1422b位置的第一卡位凸部133d，第一卡位凸部133d設置在第一彈性件1412、以及第一滑槽1422c靠近按壓件1421一端之間。128.優選的，本實施例中的兩個固定桿1422a之間可增設第四彈性件連接，且第四彈性件限定按壓件1421的位置；當?shù)谒膹椥约幱诔跏紶顟B(tài)時，按壓件1421帶動定位件1411擠壓滑軌132側壁，且彈簧鋼1413處于收納位。129.當擠壓按壓件1421時，第四彈性件可相對驅動兩個固定桿1422a帶動兩個按壓件1421進行相對遠離復位。當拉動兩個按壓件1421，并使得按壓件1421一端的卡扣凸起1421a與滑軌132內側表面的卡槽1322a卡接，此時第四彈性件可相對驅動兩個固定桿1422a帶動兩個按壓件1421進行相對靠近復位。130.本實施例中設置兩個按壓件1421以及第四彈性件的滑板可通過一體澆筑加工進行限位固定。此外，也可通過上下設置的滑板部件進行拼接裝配。131.此結構設置使得固定結構14可二檔調節，當固定桿1422a位于第一彈性件1412以及第一卡位凸部133d時，固定結構14處于第一擋，定位件1411在第一彈性件1412的擠壓下與滑槽內壁擠壓固定，此時彈簧鋼1413處于收納位。132.當拉動按壓件1421與滑軌132第二端部1322上的卡槽1322a卡扣時，固定桿1422a沖破第一卡位凸部133d的阻力，且與第一滑槽1422c滑動，使得彈簧鋼1413延伸出滑塊133。當按壓件1421與卡槽1322a卡扣固定時，彈簧鋼1413驅動到位，此時彈簧鋼1413可繞擋桿1321a進行繞接固定。優選的本實施例中的第一形變凸起1413b設置在彈簧鋼1413底端中部，保證彈簧鋼1413朝下方向彎折；相較于向上彎折固定的結構更穩定，實用性更強。133.當拆卸并按壓該按壓件1421時，固定桿1422a沿第一滑槽1422c靠近第一彈性件1412滑動，固定桿1422a依次將彈簧鋼1413以及收容到位，且將定位件1411收容到滑塊133內；此時，使用者可把持滑塊133的操控部進行上下滑動調節，指路牌燈箱，結構實用性強。134.綜上，本實施例中的結構可實現二檔固定，一鍵拆卸的作用，使用者在使用時，按壓按壓件1421，可滑動滑塊133；松開按壓件1421，定位件1411在第一彈性件1412的作用下初步定位；再通過卡扣固定按壓件1421，彈簧鋼1413與滑軌132上的擋桿1321a進行繞接固定，結構實用性強，保證了智能路牌使用過程中的穩定性。135.結合圖13、圖14、圖15以及圖16，本實施例中的智能路牌還包括對中結構25，對中結構25設置在連接柱1311上，對中結構25用于導向骨架135的居中插接；如下對本實施例中的對中結構25進行詳細闡述：136.本實施例中，連接柱1311呈中空的矩形柱狀體；骨架135設置在地面上，且骨架135插接在連接柱1311的中部，骨架135與連接柱1311通過螺栓1351固定連接，從而實現路牌本體與預埋在地面上骨架135的安裝。137.對中結構25設置在連接柱1311上，對中結構25包括兩組相對設置的導向件251，兩組導向件251形成用于導向骨架135的夾持開口，導向件251與連接柱1311可調節連接，從而使得導向骨架135的夾持開口可調，使得連接柱1311適配于多種尺寸的骨架135裝配，且導向件251在對骨架135進行導向安裝后，可對骨架135夾持限位，提升了結構使用過程中的穩定性。138.本實施例中，連接柱1311外側水平設置有兩組第一調節槽261，兩組第一調節槽261關于連接柱1311的中心對稱，兩組導向件251分別與兩組第一調節槽261可調節連接，提升了路牌本體的適用性，可裝配不同尺寸的骨架135上。139.此外，連接柱1311外側壁設置有標注線262，標注線262用于顯示導向件251與連接柱1311的中心線之間的距離；此結構設計精簡，便于使用者對中調節兩個導向件251的位置，提升結構的實用性。140.本實施例中，對中結構25還包括安裝板252、調節齒輪253、調節齒條254以及定位組件255。其中調節齒輪253設置在連接柱1311外側壁中心線上，且調節齒輪253通過安裝板252與連接柱1311外側壁連接。141.調節齒條254設置有兩條，兩組調節齒條254相對調節齒輪253中心設置，調節齒條254一端與導向件251通過第二滑塊256連接，調節齒條254另一端與調節齒輪253嚙合，調節齒條254與第一調節槽261相對滑動，便于快速對中調節兩組導向件251的位置，省時省力，且提升了兩個導向件251相對調節的精準性。142.此外，安裝板252上還設置有用于導向調節齒條254的第二定位槽2522，第二定位槽2522與第一定位槽2521連通，第二定位槽2522用于導向和限定調節齒條254的位置，從而提升了對中結構25調節以及使用過程中結構的穩定性以及精準性。143.結合圖16和17，本發明中，安裝板252上還設置有定位組件255，定位組件255用于限定調節齒輪253位置，提升對中結構25使用過程中的穩定性。其中，定位組件255包括調節塊2551，調節塊2551設置在定位齒輪一側，且定位塊一側設置有與定位齒輪卡接的定位齒槽。144.安裝板252上還設置有第三定位槽2523，第三定位槽2523與第一定位槽2521連通，當調節塊2551卡接在第三定位槽2523內，定位齒輪與定位齒槽嚙合，結構穩定性強，且調節塊2551卡接在第三定位槽2523內，可拆卸式結構便于使用者調節轉動定位齒輪。145.本發明中的調節塊2551遠離定位齒槽一側、與第三定位槽2523側壁之間還可設置有第三彈性件2552。第三彈性件2552驅動調節塊2551與定位齒輪進行擠壓嚙合，在定位齒輪的轉動下可進行檔位調節自動固定，結構操作便攜，實用性強。146.結合圖18和19，本發明還提供調節塊2551的第二種實施結構：147.本實施例中，安裝板252上還設置有第三滑槽2524，第三滑槽2524與第三定位槽2523連通，調節塊2551與第三滑槽2524通過第三滑塊2553滑動連接。調節塊2551沿第三滑槽2524的滑動的運動軌跡上包括限定定位齒輪位置的第一卡接位以及避讓定位齒輪的第一調節位，其中，第一調節位于第三滑槽2524位遠離定位齒輪一端，便于使用者調節定位齒輪。148.此外，第三滑塊2553內設置有第二調節槽2553a，調節塊2551靠近連接柱1311一側固定連接有伸縮桿2554，伸縮桿2554另一端與第二調節槽2553a活動連接。使用者在需要調節導向塊位置時，可以講調節塊2551拔出安裝板252，且滑動遠離定位齒輪，便于使用者轉動定位齒輪進行調節，結構精簡，避免彈性件使用年限久導致的彈性力不足的情況，延長其結構的使用壽命。149.對本實施例中連接骨架135的連接柱1311區域結構進行詳細闡述：150.本發明中的，連接柱1311包括內壁體263以及外壁體264；其中，內壁體263設置有朝向外壁體264設置的避讓槽2631，導向件251設置在避讓槽2631內，不占用連接柱1311內多余的空間，結構緊湊，實用性強。進一步的，避讓槽2631設置有兩組，且兩組避讓槽2631相對內壁軸線設置，兩組避讓槽2631中部的內側壁與骨架135進行連接，提升了連接柱1311與骨架135的接觸面，從而提升了連接柱1311與骨架135連接的穩定性。151.此外，本實施例中的外壁體264中心軸線上設置有收容槽2641，定位齒輪253設置在收容槽2641內部，結構緊湊，充分利用連接柱的內部空間，結構實用性強。收容槽2641開口處還卡扣安裝有密封蓋265，提升智能路牌中對中結構25的密封性，延長其結構的使用壽命。152.盡管通過以上實施例對本發明進行了揭示，但本發明的保護范圍并不局限于此，在不偏離本發明構思的條件下，對以上各構件所做的變形、替換等均將落入本發明的權利要求范圍內。153.綜上所述，雖然本發明已以優選實施例揭露如上，但上述優選實施例并非用以限制本發明，本領域的普通技術人員，在不脫離本發明的精神和范圍內，均可作各種更動與潤飾，因此本發明的保護范圍以權利要求界定的范圍為準。
