1.本實用
新型涉及
機電一體化垃圾箱領域，特別是涉及
一種新型的
機電一體化垃圾箱。
背景技術：2.
垃圾箱，是指裝放垃圾的地方，多數以金屬或塑膠制，用時放入塑料袋，當垃圾多便可扎起袋丟掉,垃圾桶是人們生活中“藏污納垢”的容器，也是社會文化的
一種折射，隨著社會文明的不斷進步，新型的機電一體化
垃圾箱也得到了技術改進。
3.現有新型的機電一體化垃圾箱在使用過程中仍存在各種各樣的問題，在夜間沒有對垃圾箱口提示的光線，不便人們丟垃圾，也對電能有著損耗，不夠節能，為此我們提出一種新型的機電一體化垃圾箱。
技術實現要素：4.為了克服現有技術的不足，本實用新型提供一種新型的機電一體化垃圾箱，能解決垃圾桶在夜間沒有提示光線，人們找不到垃圾桶口的問題，且燈光對電能有著損耗，不夠節能。
5.為解決上述技術問題，本實用新型提供如下技術方案：一種新型的機電一體化垃圾箱，包括底板，垃圾箱，分類板，所述底板兩側均固定安裝有側安裝板，所述側安裝板上安裝有垃圾箱，所述垃圾箱表面固定安裝有分類板，所述底板中部固定安裝有支撐柱，所述支撐柱頂部固定安裝有滅煙盒、支撐桿，所述支撐桿上固定安裝有頂棚，所述頂棚頂部固定安裝有太陽能板，所述頂棚內固定安裝有轉換器，所述太陽能板與轉換器信號連接，所述頂棚表面固定安裝有感應控制器，所述轉換器電性連接感應控制器，所述滅煙盒外部固定安裝有燈條，所述垃圾箱頂部固定安裝有燈條，所述分類板四周固定安裝有燈條，所述感應控制器信號連接燈條。
6.作為本實用新型的一種優選技術方案，所述垃圾箱兩側中部均固定安裝有軸承，所述軸承固定安裝于側安裝板內側中部，所述支撐柱頂部固定安裝有滑槽，所述滑槽滑動連接滅煙盒。
7.作為本實用新型的一種優選技術方案，所述頂棚兩側均固定安裝有擋雨塊，所述擋雨塊位于垃圾箱頂面。
8.作為本實用新型的一種優選技術方案，所述底板一側開設有安裝孔，所述安裝孔上固定安裝有洗手臺，所述洗手臺頂部固定安裝有按鈕、水龍頭，所述水龍頭底部固定安裝有噴水口。
9.作為本實用新型的一種優選技術方案，所述垃圾箱、分類板數量為5，且所述分類板分別為有害垃圾、可回收物、其他垃圾、廚余垃圾和醫療垃圾。
10.作為本實用新型的一種優選技術方案，所述垃圾箱內外均電鍍有保護層，保護層由外向內依次為耐磨層、抗氧化層和耐腐蝕層。
11.與現有技術相比，本實用新型能達到的有益效果是：
12.1、在夜間，通過設置的感應控制器控制燈條發光，使人們可以準確的找到垃圾箱口，將垃圾丟入垃圾箱內，通過設置的太陽能板吸收太陽能，通過轉換器將其轉換為電能，提供給感應控制器，
文化宣傳欄，有利于節約能源；
13.2、通過設置的軸承與垃圾箱固定，便于將垃圾箱翻轉，有利于對垃圾箱內的垃圾回收處理，
候車亭廠家，減少了勞動量；
14.3、通過將垃圾箱個數設為5，對垃圾進行分類，響應國家號召，有利于保護環境，
黨建宣傳欄，特別是醫療用品，跟普通垃圾分類，有利于減少疾病傳播；
15.4、通過設置在底板上的洗手臺，有利于丟完垃圾后對手部進行沖洗，有利于身體健康。
附圖說明

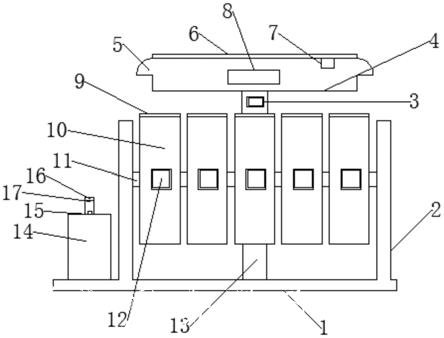

16.圖1為本實用新型整體結構示意圖；
17.圖2為本實用新型垃圾箱翻轉示意圖；
18.圖3為本實用新型底板結構示意圖；
19.其中：1、底板；2、側安裝板；3、滅煙盒；4、頂棚；5、擋雨塊；6、太陽能板；7、轉換器；8、感應控制器；9、燈條；10、垃圾箱；11、軸承；12、分類板；13、支撐柱；14、洗手臺；15、按鈕；16、水龍頭；17、噴水口；18、滑槽；19、支撐桿；20、安裝孔。
具體實施方式
20.為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施例，進一步闡述本實用新型，但下述實施例僅僅為本實用新型的優選實施例，并非全部?；趯嵤┓绞街械膶嵤├?，本領域技術人員在沒有做出創造性勞動的前提下所獲得其它實施例，都屬于本實用新型的保護范圍。下述實施例中的實驗方法，如無特殊說明，均為常規方法，下述實施例中所用的材料、試劑等，如無特殊說明，均可從商業途徑得到。
21.實施例:
22.如圖1
?
3所示，本實用新型提供一種新型的機電一體化垃圾箱，包括底板1，垃圾箱10，分類板12，底板1兩側均固定安裝有側安裝板2，側安裝板2上安裝有垃圾箱10，垃圾箱10表面固定安裝有分類板12，底板1中部固定安裝有支撐柱13，支撐柱13頂部固定安裝有滅煙盒3、支撐桿19，支撐桿19上固定安裝有頂棚4，頂棚4頂部固定安裝有太陽能板6，頂棚4內固定安裝有轉換器7，太陽能板6與轉換器7信號連接，頂棚4表面固定安裝有感應控制器8，轉換器7電性連接感應控制器8，滅煙盒3外部固定安裝有燈條9，垃圾箱10頂部固定安裝有燈條9，分類板12四周固定安裝有燈條9，感應控制器8信號連接燈條9；通過設置的太陽能板6吸收太陽能，通過設置的轉換器7將光能轉換為電能，再將電能傳遞給感應控制器8，感應控制器8控制設置在垃圾箱10與分類板12和滅煙盒3上的燈條9開啟與關閉，便于在夜晚人們能準確找到垃圾箱10口與看清分類板12，同時有利于節約資源。
23.在另外一個實施例中，本實施例公開了垃圾的處理結構，如圖1
?
3所示，垃圾箱10兩側中部均固定安裝有軸承11，軸承11固定安裝于側安裝板2內側中部，支撐柱13頂部固定
安裝有滑槽18，滑槽18滑動連接滅煙盒3；通過設置在側安裝板2上的軸承11與垃圾箱10，便于將垃圾箱10進行翻轉，便于倒出處理垃圾箱10內的垃圾，通過設置在支撐柱13上的滑槽18，便于將滅煙盒3拉出處理其內垃圾。
24.在另外一個實施例中，本實施例公開了擋雨結構，如圖1
?
3所示，頂棚4兩側均固定安裝有擋雨塊5，擋雨塊5位于垃圾箱10頂面；通過設置在頂棚4兩側的擋雨塊5將雨水向兩側排出，不流入垃圾箱內，打濕垃圾，避免了垃圾發酵產生細菌，危害人體健康。
25.在另外一個實施例中，本實施例公開了洗手臺，如圖1
?
3所示，底板1一側開設有安裝孔20，安裝孔20上固定安裝有洗手臺14，洗手臺14頂部固定安裝有按鈕15、水龍頭16，水龍頭16底部固定安裝有噴水口17；通過設置在底板1上的安裝孔20連接水源，通過設置的洗手臺14與水龍頭16，便于人們丟完垃圾后對手部清潔，使手部更衛生，保護身體健康。
26.在另外一個實施例中，本實施例公開了垃圾分類項，如圖1
?
3所示，垃圾箱10、分類板12數量為5，且分類板12分別為有害垃圾、可回收物、其他垃圾、廚余垃圾和醫療垃圾；通過將垃圾箱10與分類板12數量設為5，有利于對垃圾進行分類，響應了國家號召，保護了環境。
27.在另外一個實施例中，本實施例公開了，如圖1
?
3所示，垃圾箱10內外均電鍍有保護層，保護層由外向內依次為耐磨層、抗氧化層和耐腐蝕層；通過對垃圾箱10內外進行電鍍保護層，有利于延長垃圾箱10的使用壽命，使垃圾箱10更耐用，提高使用時效。
28.在本實用新型中，除非另有明確的規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一和第二特征不是直接接觸而是通過它們之間的另外的特征接觸。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或僅僅表示第一特征水平高度小于第二特征。
29.以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，
文化宣傳欄，上述實施例和說明書中描述的僅為本實用新型的優選例，并不用來限制本實用新型，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，
廣告燈箱多少錢一個，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
